快速了解湿式报警阀的工作原理以及相关规范要求！

Wed Apr 17 11:04:42 CST 2019

作者：合景消防

返回列表

湿式报警阀是一种只允许水单向流入喷水系统并在规定流量下报警的一种单向阀。湿式报警阀具有设计合理、工作性能相对稳定的优点，而且湿式报警阀能在发生火灾的情况下及时做出反应，是一款实用性较强的消防阀门；如此优秀的消防阀门，其工作原理是怎样的呢？

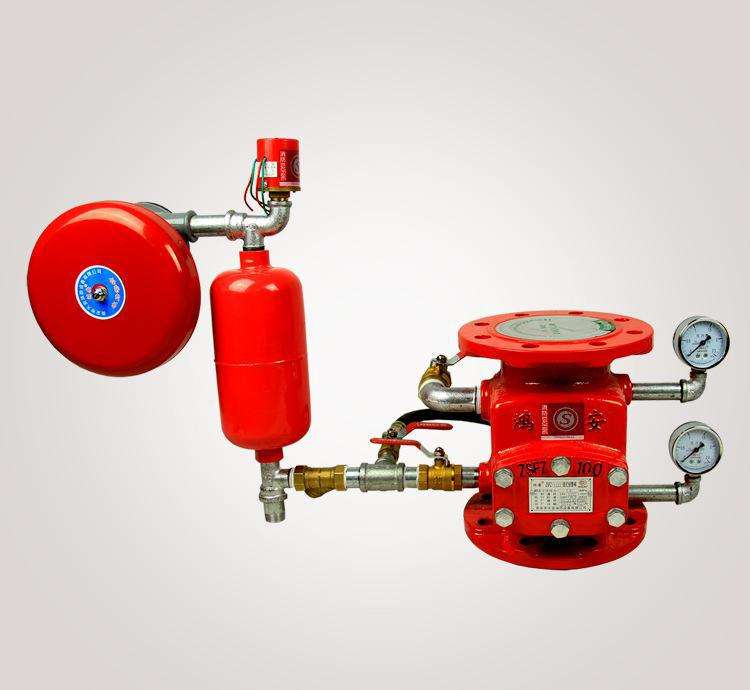

快速了解湿式报警阀的工作原理以及相关规范要求！

湿式报警阀工作的工作原理是：通过工作腔膜瓣上下的压力差别，控制阀门的开启和闭合。上面压力大时，瓣膜被压紧，阀门为关闭状态，下面压力大时，膜瓣被顶开，阀门为打开状态。当阀门为开启状态后，除了管道中水正常通过阀门流出去以外，报警阀一侧的一根单独的水管，被称为“报警管路”也会有水流进去，当报警管路里面的水流到水力警铃处以后，带动警铃发出报警。报警的水流和正常出水的水流，两个流动是同时进行的，一边出水一边报警。

湿式报警阀平时阀瓣前后水压相等。由于阀瓣的自重和阀瓣前后所受水的总压力不同，阀瓣处于关闭状态。发生火灾时，闭式喷头喷水，由于水压平衡小孔来不及补水，报警阀上面水压下降，此时阀瓣前水压大于阀瓣后水压，于是阀瓣开启，向立管及管网供水，同时水沿着报警阀的环形槽进入延时器、压力开关及水力警铃等设施，发出火警信号并启动消防泵。湿式报警阀安装在管路系统中,由水源供给压力稳定的水，而无水从报警阀系统侧任何出口流出的状态。

湿式报警阀日常使用：除了试验球阀为常闭状态，其他阀门均为常开状态。

相关规范要求：GB50084<2018-01-01实施>

6．2．1、自动喷水灭火系统应设报警阀组。

6．2．3、一个报警阀组控制的洒水喷头数应符合下列规定：

1、湿式系统、预作用系统不宜超过800只；干式系统不宜超过500只；

（条文说明：一是为了保证维修时，系统的关停部分不致过大；二是为了提高系统的可靠性。）

6．2．4、每个报警阀组供水的最高与最低位置洒水喷头，其高程差不宜大于50m。

（条文说明：为了控制高、低位置喷头间的工作压力，防止其压差过大。当满足最不利点处喷头的工作压力时，同一报警阀组向较低有利位置的喷头供水时，系统流量将因喷头的工作压力上升而增大。限制同一报警阀组供水的高、低位置喷头之间的位差，是均衡流量的措施。）

6．2．6、报警阀组宜设在安全及易于操作的地点，报警阀距地面的高度宜为1．2m。设置报警阀组的部位应设有排水设施。

6．2．7、连接报警阀进出口的控制阀应采用信号阀。当不采用信号阀时，控制阀应设锁定阀位的锁具。

6．2．8、水力警铃的工作压力不应小于0．05MPa，并应符合下列规定：

1、应设在有人值班的地点附近或公共通道的外墙上；

2、与报警阀连接的管道，其管径应为20mm，总长不宜大于20m。

（相比GB50084-2001（2015版）<已废止>水力警铃设置位置得到放宽）

关于湿式报警阀工作原理的分享以及湿式报警阀的相关规范要求就讲到这里了，下期给大家分享湿式报警阀的作用及组成和结构，感兴趣的可以持续关注合景消防！合景消防是东莞本土优秀的消防工程安装公司，具有多年消防工程安装经验和消防设施工程专业承包贰级资质以及安全生产许可证，公司可承接厂房、酒店、写字楼等各类公共场所的消防安装工程，公司已服务上百家企业，口碑良好，联系电话：400-602-0222/18665110000
